Description du projet

Présentation

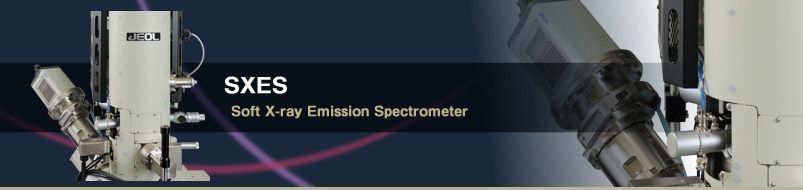

Le détecteur SXES (pour Soft X-Ray Emission Spectrometer) est un spectromètre ultra-haute résolution à la conception innovante combinant réseau de diffraction et caméra CCD à rayon X ultra-sensible.

Tout comme en EDS, la détection est parallèle, vous pourrez donc analyser plusieurs éléments en même temps. Mais à la différence de l’EDS, le détecteur SXES à une résolution en énergie de 0,3 eV (Fermi-edge, Al-L standard) surpassant même très largement la résolution d’un WDS (8 eV)
détecteur SXES

Ce détecteur peut aussi bien se monter sur nos microsondes de Castaing (tungstène/LaB6 ou FEG) que sur nos MEB FEG (7100F/7200F/7800F).

Aperçu du système

Le design innovant du système optique de ce spectromètre imaginé par JEOL permet la mesure simultanée de spectres avec des énergies différentes, sans déplacer le réseau de diffraction ou même le détecteur (caméra CCD).

Comparaison du SXES avec l’EDS et le WDS

Exemple du nitrure de titane avec les différentes méthodes de spectrométrie
Pour le nitrure de titane, les pics de N -Ka et Ti- Ll se chevauchent en EDS. C’est le cas également du WDS, où il est tout de même possible de les résoudre par déconvolution mathématique.
Comme illustré dans la figure ci-dessous, la résolution en énergie du SXES permet d’observer directement la raie Ti- Ll.

Infos complémentaires

For privacy reasons YouTube needs your permission to be loaded. For more details, please see our Politique de confidentialité.
I Accept

(3 min 27)

Masami Terauchi1, Hideyuki Takahashi2, Masaru Takakura2, Takanori Murano2 and Shogo Koshiya2
1 IMRAM, Tohoku University
2 JEOL Ltd.

Exemple de l’analyse du lithium dans les batteries Li-Ion

L’exemple ci-dessous montre une cartographie d'une large zone d'une batterie Lithium-ion à différents niveaux de charges.
Le détecteur SXES peut cartographier le pic de la raie  Li-K dans deux états chimiques différents. La cartographie de droite montre la distribution du carbone.

Spectre dans la zone C (batterie totalement chargée)

Exemple pour les éléments légers

Mesures des différents composés du carbone par SXES
Il est possible, avec le SXES, de mesurer les différences entre le diamant, le graphite ou encore les polymères. Les différences peuvent être observées grâce aux pics additionnels générés par les liaisons chimiques π and σ.
Mesures des différents composés de l’azote par SXES
Tout comme pour le carbone, les composés de l’azote peuvent être différenciés. En effet, les formes des pics des nitrates et des nitrures sont totalement différents et il est même possible d’identifier le chlorure d’ammonium qui est pourtant très sensible sous le faisceau.

CARACTERISTIQUES

SXES

Les caractéristiques de ce produit peuvent changer sans notification.

Télécharger la note d'application

Chemical state analysis by soft X-ray emission spectroscopy
Chemical state analysis of Silicon negative electrode material using SEM-SXES

Webinaire

SXES and EPMA History and Advanced Applications and MAS Presidential Science Award (August 3, 2021)
‌‌Celebration of Dr. Hideyuki Takahashi (JEOL), recipient of the Presidential Science Award from the Microanalysis Society (MAS) for his long-term contribution to the field of microbeam analysis.
Introduction by Vern Robertson (JEOL). Special presentation by Anette von der Handt, University of Minnesota. “Adventures at low kV: exploring new limits of electron probe microanalysis with the SXES”.
