Description du projet

Présentation

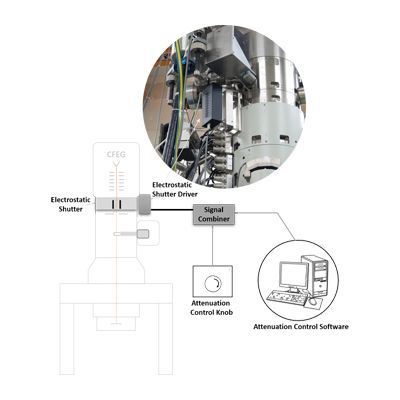

Le modulateur de dose électrostatique (EDM) est un système de déviation de faisceau rapide avec un déflecteur électrostatique pré-échantillon, comprenant une commande électronique et logicielle.

Avec EDM, le faisceau peut être défléchi en moins de 50 ns. Ce système 100 000 fois plus rapide que les systèmes existants permet d’obtenir des images à des temps d’exposition rapide. EDM peut également atténuer la dose sans affecter les conditions d'imagerie, donnant aux utilisateurs de MET et STEM un contrôle exceptionnel sur la dose de leurs échantillons. Des modules électroniques et logiciels de pointe débloquent des applications avancées telles que la structuration temporelle de la dose et la synchronisation STEM.

CARACTÉRISTIQUES

Les systèmes EDM atteignent des temps de commutation plus rapides que 20 ns.

En activant et désactivant rapidement le faisceau avec des largeurs d’impulsion variables, l’EDM permet d’ajuster facilement l’intensité moyenne du faisceau sans changer les conditions d’imagerie. Un panneau avec variateur fournit une interface intuitive pour régler le facteur d’atténuation de dose.

Les utilisateurs peuvent prendre le contrôle de leur illumination en appliquant la dose en impulsions avec des durées variables aussi courtes que 100 ns et des fréquences jusqu’à 1 MHz.

L’EDM est prêt à l’emploi comme un déflecteur de faisceau rapide. Un logiciel de contrôle est inclus pour l’atténuation de la dose programmable, l’enregistrement, etc.

L’EDM agit comme un déflecteur de faisceau de pré-échantillon rapide et fiable tout en prenant en charge un système de sous-trame de relativité compagnon ainsi que du matériel tiers.

Illumination STEM

Atténuation de la dose par illumination pulsée. L’image STEM a été acquise en mode STEM haute résolution (300 kV, échantillon de Si [110]) avec des modulation de dose de 90% (en haut) et 50% (en bas).

* Le modulateur de dose électrostatique (EDM) propose deux versions, EDM Basic et EDM Advanced. EDM Basic fournit un éclairage TEM à faisceau pulsé, et EDM Advanced fait à la fois une illumination TEM à faisceau pulsé et une illumination STEM à faisceau pulsé.
