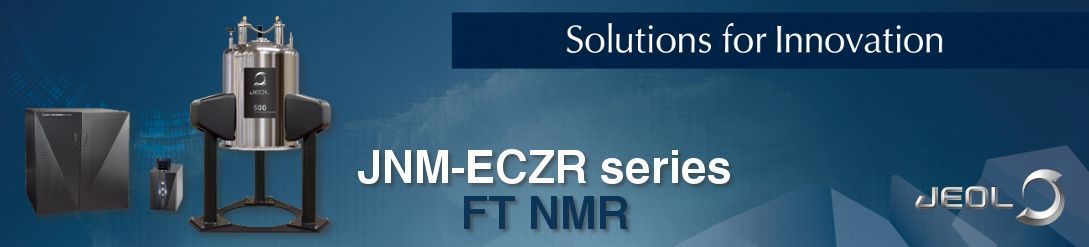

Spectromètre JEOL : série JNM-ECZR

Présentation

Le spectromètre ECZR (série JNM-ECZR) est la nouvelle solution RMN dédiée à la recherche en intégrant pleinement les dernières technologies numériques et haute fréquence.

Un format plus compact rendu possible par l’incorporation de circuits intégrés avancés, il reste très fiable et offre des options d’extensibilité encore plus grandes que les modèles actuels pour un fonctionnement multicanal, des amplificateurs haute puissance et d’autres accessoires.
Le contrôle des accessoires a été amélioré pour atteindre une vitesse encore plus élevée et permettant précision et rapidité optimale.


(7 min 5)

CARACTÉRISTIQUES

En 1985, JEOL a mis au point le premier système au monde d’« Auto-tuning » et l’a installé à Lyon, en France.
Depuis ce temps, JEOL propose un fonctionnement stable, ainsi qu'un réglage et un ajustement automatiques précis sur toute la gamme multi-noyaux.
La dernière unité de réglage automatique de JEOL, « Auto Tune Unit Z », a été développée pour une plus grande facilité d’utilisation, sur la base de notre longue expérience de la technologie de réglage automatique.
La disponibilité d'un mécanisme de réglage automatique fiable est une fonction préalable à la réussite des mesures automatiques séquentielles, y compris des mesures multi-noyaux.
La sonde ROYAL, fournie en standard avec JNM-ECZS et couvrant les plages de fréquences comprises entre 1H / 19F et 109Ag et 31P (comprend donc presque tous les noyaux de RMN), est conçue pour être utilisée avec cette unité de réglage automatique.
Ceci élimine le besoin de régler manuellement la sonde depuis le dessous de l’aimant.
L’unité « Auto Tune Unit Z » de JEOL est compatible avec plusieurs sondes.
Les nouvelles sondes de réglage automatique fonctionnent sans bruit et les informations de réglage / correspondance sont mémorisées dans chaque sonde.

La capacité « gradient shim » de la série JNM-ECZ ne se limite pas à l’observation du deutérium (2H) usuellement utilisé, mais également à celle d’autres noyaux tels que 1H ou 19F.
Une telle fonctionnalité est utile pour « No-D NMR ™ » et peut également être utilisée pour les expériences RMN de l’état solide.

Qu'est-ce que le « gradient shimming » ?
Il s'agit d'une méthode de shimming à grande vitesse qui mesure la distribution du champ magnétique (carte de champ magnétique) de l'échantillon, la compare à une carte standard, puis calcule et applique les valeurs de shim requises pour la correction afin que la carte de champ magnétique devienne uniforme.



L'amplificateur de puissance amplifie l'impulsion RF et la transmet à la sonde.
Différents modèles sont disponibles en fonction du but recherché, mais tous les amplificateurs de puissance présentent d'excellentes performances de linéarité et de réponse.
Le spectromètre JNM-ECZ est conçu pour que l'amplificateur de puissance conserve une stabilité thermique constante, indépendamment des impulsions RF.
Ainsi, une sortie RF stable est obtenue pour chaque type de mesure, quel que soit le nombre d'impulsions, la largeur d'impulsions, les intervalles... utilisés dans la séquence d'impulsions.

 HF
(Haute Freq.)
 LF
(Basse Freq.)
Désignation
 100 W  300 W  (S) : ‘Standard’ pour liquides et solides
 200 W  500 W  (M) : ‘Middle’ pour liquides et solides
 500 W  1000 W  (H) : ‘High’ pour solides (expériences avancées)

Le nouveau PFG (Pulsed Field Gradient) offre une précision et une stabilité accrues pour les mesures nécessitant un contrôle très précis tel que DOSY...
Pour la série JNM-ECZR, deux modèles d’amplificateurs PFG avec différentes sorties de puissance sont disponibles :
10 A (30 G/cm)
30 A (90 G/cm)

Les caractéristiques de ce produit peuvent changer sans notification.
