Description du projet

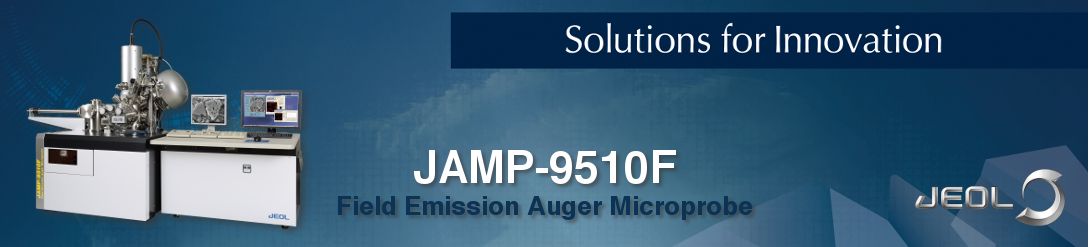

nanosonde JAMP-9510F

Présentation

Le JAMP-9510F est l'équipement de référence pour les analyses chimiques d'extrême surface. Ses capacités de résolution spatiale et énergétique (0,05% en ΔE/E) sont atteintes grâce à 3 éléments essentiels : Une excellente colonne électronique, un détecteur hémisphérique HSA et un canon à ions.

  • La colonne électronique : l’originalité de cette colonne réside dans le couplage de la pointe FEG In Lens (immergée dans le 1er condenseur) avec un astucieux système condenseur. Cette colonne permet de délivrer jusqu’à 200 nA à 15 kV tout en conservant une petite taille de sonde.
  • Le détecteur hémisphérique HSA : ce spectromètre HSA à détecteur multi-canaux a été développé pour atteindre les limites de résolution énergétique sans perte en sensibilité.
  • Le canon à Ion : il permet de travailler selon 2 modes. Le mode ablation afin de faire des profils en profondeur rapides et recueillir une analyse chimique en 3D. Le mode neutralisation de charges pour traiter les échantillons non conducteur.Le JAMP-9510F est une plateforme qui permet de coupler de multiples techniques sur le même échantillon : EBSD / EDS / XPS / Auger. Il vous permettra de solliciter l’échantillon par des expériences en température ou par une cryo-fracture.

CARACTÉRISTIQUES

Les systèmes EDM atteignent des temps de commutation plus rapides que 20 ns.

En activant et désactivant rapidement le faisceau avec des largeurs d’impulsion variables, l’EDM permet d’ajuster facilement l’intensité moyenne du faisceau sans changer les conditions d’imagerie. Un panneau avec variateur fournit une interface intuitive pour régler le facteur d’atténuation de dose.

Les utilisateurs peuvent prendre le contrôle de leur illumination en appliquant la dose en impulsions avec des durées variables aussi courtes que 100 ns et des fréquences jusqu’à 1 MHz.

L’EDM est prêt à l’emploi comme un déflecteur de faisceau rapide. Un logiciel de contrôle est inclus pour l’atténuation de la dose programmable, l’enregistrement, etc.

L’EDM agit comme un déflecteur de faisceau de pré-échantillon rapide et fiable tout en prenant en charge un système de sous-trame de relativité compagnon ainsi que du matériel tiers.

Illumination STEM

Atténuation de la dose par illumination pulsée. L’image STEM a été acquise en mode STEM haute résolution (300 kV, échantillon de Si [110]) avec des modulation de dose de 90% (en haut) et 50% (en bas).

* Le modulateur de dose électrostatique (EDM) propose deux versions, EDM Basic et EDM Advanced. EDM Basic fournit un éclairage TEM à faisceau pulsé, et EDM Advanced fait à la fois une illumination TEM à faisceau pulsé et une illumination STEM à faisceau pulsé.

Les caractéristiques de ce produit peuvent changer sans notification.
